無論是做PLC項目開發，還是后期維護，都有一個小問題存在，設備會無緣無故的不動作，一般的有經驗的PLC工程師會將報警寫得很詳細，但是仍然不可避免出現疏忽，這時，我們?cè)撊绾窝a(bǔ)救的，接下來，我就給大家介紹一個非常有趣的應用，可以將PLC流程顯示在HMI上，只要設備停止，可以在HMI實時顯示出停在哪一步，這一步是做什么的，需要什么條件。
調試人員可以少很多時間去連機，對一些不熟練使用PLC的人員也可以進行簡單判斷。下面做了一個實現步驟，來實現這個功能。

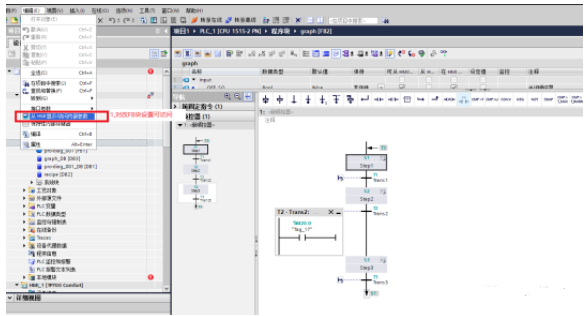

1)首先創建一個Graph 流程的FB塊，用FB塊進行流程圖的編程，打開FB功能塊，并在編輯菜單中勾選如圖“從HMI顯示/訪問內部參數”

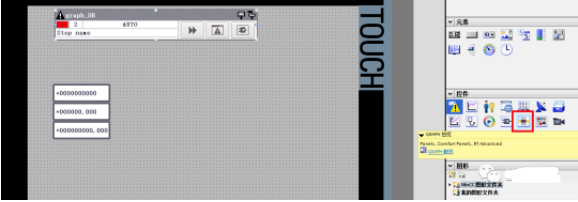

2)在HMI中新建一個畫面，增加一個控件“GRAPH總覽”如下圖所示

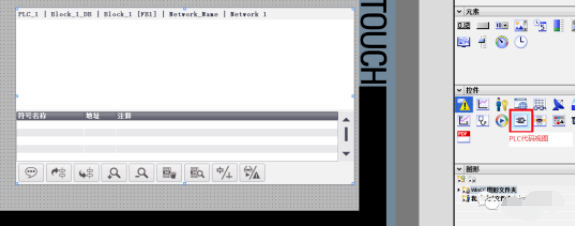

3)添加一個畫面4，并在畫面四種添加一個控件“PLC代碼視圖”

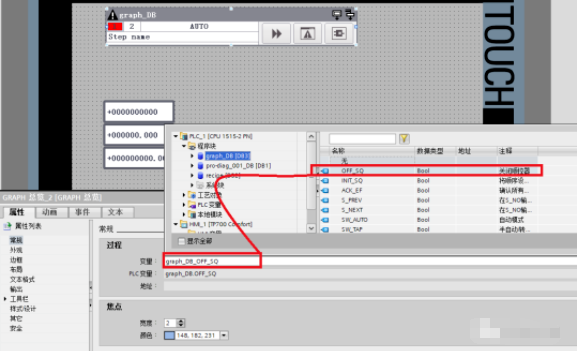

4)配置控件，將變量連接到對應的FB塊的背景塊中的"OFF_SQ"

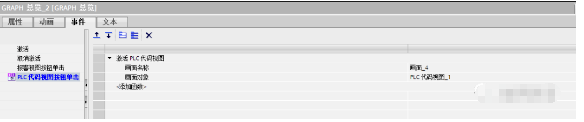

5)在事件中編輯“PLC代碼視圖按鈕單擊”，目的是出現問題時按下按鈕時可以直接跳出對應的畫面四，并在畫面四中顯示對應的PLC代碼

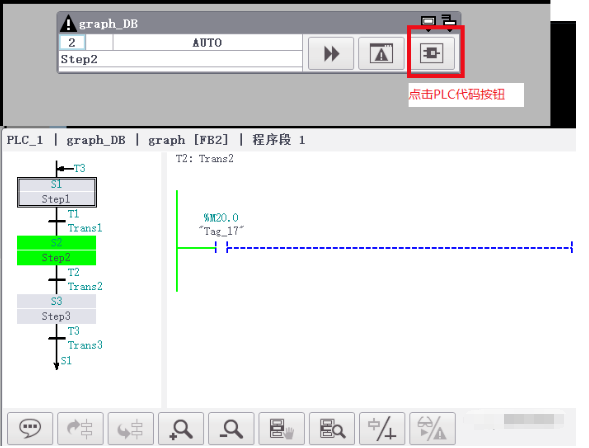

6)執行結果如下圖，停在第二步，原因是M20.0信號沒有滿足.
好了，例子是一個簡單的實例，PLC工程師編程時應該要考慮到變量名，步號的名稱，這樣才能達到效果。
